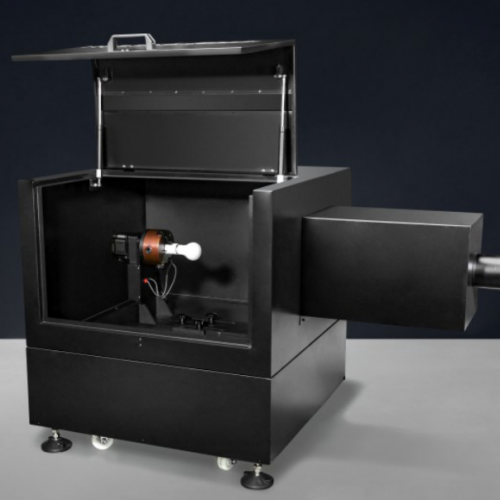

HPG1800P 卧式分布光度计(带植物灯参数)

本系统采用固定探测器、旋转被测灯具的方法，来测量被测光源或灯具空间各个方向上的光强分布。主轴和灯具轴采用贵金属光纤点刷结构的导电滑环，可360度连续无回隙运转测量无须为防止绕线而来回旋转，永不绕线。根据测量灯具的要求，该系统可以配置为双立柱B-β测试方案或单立柱C-γ测试方案。 用于LED灯具（半导体照明） 、道路灯具、投光灯具、室内灯具、户外灯具等各种和LED、节能灯、荧光灯、白炽灯、HID灯等各种光源的空间光度分布（即配光曲线）的高精度测试；增加植物灯参数PPF测试
测试结果可以导出IESNA(95,2002)文件格式(*.ies)、CIE文件格式(*.cie)、欧洲Eulumdat(*.ldt)文件格式等多种格式，符合国际标准要求，可直接作为国际通用的照明设计软件的输入数据。

主要参考标准：
LM-79-2008 固态照明产品的电气和光度测量认定方法;
GB/T9468-2008 灯具分布光度测量的一般要求;
LB/T 001-2008 整体式LED 路灯的测量方法;
GB/T 24824-2009 普通照明用LED模块测量方法;
GB/T7002-2008 投光照明灯具光度测试 ;
CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987 The measurement of absolute luminous intensity distributions；
CIE 121-1996 The photometry of goniophotometer of luminaries；
CIE 84 Measurement of luminous flux；
IESNA LM-75 Goniophotometer Types and Photometric Coordinates；

技术支持特性：
主轴和灯具轴采用贵金属光纤点刷结构的导电滑环，可360度连续无回隙运转测量无须为防止绕线而来回旋转，永不绕线；
采用知名品牌的高转速、高转矩、低噪音、低振动的三相混合式步进电机；
具有激光瞄准器，使被测灯具中心与旋转台旋转中心重合；
垂直轴旋转范围：-180°～180°或0°～360°旋转；
水平轴旋转范围：-180°～180°或0°～360°旋转；
角度精度：0.1度，分辨率：0.01度；
灯具最大尺寸：1.2×0.6米；
灯具最大重量：30kg(含夹具) ；
灯具供电测量采用4线制：2路10A导电滑环用于供电，2路2A用于测量电压；
转台控制线和灯具供电线长度：6米，特殊要求可加长；

光度参数：
1、高精度恒温探头（恒温点35±1度，恒温精度±0.1度）；
2、V(λ)修正精度：CIE标准级（f1’ <0.03）;
3、照度测量范围：0.001 lx至200 klx , 5档自动量程;
4、最大测试距离：2米到30米；
5、高稳定带遮光光栅的探头支架，高底可调，上下和左右倾角可调；
6、光度探头连接线长度：20米（特殊要求可加长）；

暗房示意图：

丰富的软件功能：
1、控制旋转台旋转，采集灯具的光强分布数据，计算灯具的光度数据及坐标系的转换；
2、包括空间光强分布、任意截面上的光强分布曲线（可分别用直角坐标系或极坐标系显示）、空间等光强曲线、平面等照度分布曲线、亮度限制曲线、环带光通量、眩光等级、灯具效率、有效发光角、上射光通比、下射光通比、灯具总光通量、有效光通量、利用系数。
3、 导出符合国际标准的灯具文件，可直接的导入照明设计软件，格式说明如下：
*.HPG 虹谱光电HPG系列分布光度计测试数据文件格式；
*.IES IESNA北美标准格式,包括95版和2002版;
*.LDT EULUMDAT德国标准（欧洲）格试文件；
*.LDT EULUMDAT德国标准（欧洲）格试文件；
4、根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。

HPG1800软件介绍及实景照：
